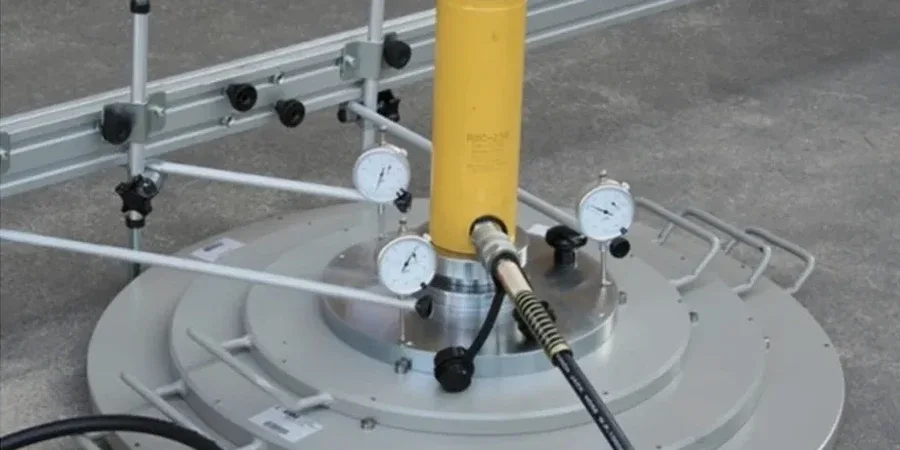

El gato hidráulico se posiciona sobre la placa circular de acero de 30 pulgadas, anclado a un camión cargado o una retroexcavadora como reacción. En Chillán, donde los sedimentos fluviales del río Ñuble alternan con depósitos de ceniza volcánica, este ensayo de carga directa no admite interpretaciones teóricas: mide el asentamiento real bajo presión controlada.
Ejecutamos el procedimiento en terrenos de la ciudad, desde el sector Ultraestación hasta las parcelaciones de Ñuble Alto, entregando la curva carga-deformación que el calculista necesita para validar la tensión admisible. A diferencia de correlaciones indirectas, el PLT aplica ciclos de carga y descarga directamente sobre el estrato de apoyo, cumpliendo estrictamente la norma chilena NCh1508. Complementamos esta información con ensayos de penetración CPT cuando se requiere un perfil continuo de la estratigrafía profunda.
El PLT mide el asentamiento real del suelo bajo carga directa, eliminando la incertidumbre de correlaciones empíricas en suelos volcánicos.
Cómo trabajamos
El ensayo de placa de carga en esta zona entrega el módulo de reacción (Ks) y la tensión admisible por asentamiento, dos parámetros que dependen críticamente de la compactación de las terrazas aluviales locales. Realizamos la prueba a la cota exacta de fundación, con ciclos de carga que simulan las condiciones de servicio. Para proyectos donde aparecen estratos con plasticidad variable, el estudio granulométrico con límites de Atterberg clasifica el material fino y anticipa posibles cambios volumétricos que el PLT no detecta en un ensayo de corta duración.
Contexto geotécnico local
La normativa sísmica NCh433 y el estudio de mecánica de suelos obligatorio en la región del Biobío exigen verificar que la presión de contacto no genere asentamientos diferenciales superiores a lo tolerable por la estructura. En Chillán, ignorar la heterogeneidad de los suelos de ceniza volcánica cementada puede llevar a subestimar la deformabilidad: una losa apoyada sobre un estrato rígido junto a un bolsón de material más compresible desarrolla giros que fisuran muros y pavimentos.
El ensayo PLT se ejecuta en varios puntos del terreno precisamente para detectar esas variaciones laterales. Un valor de Ks mal estimado distorsiona el modelo de interacción suelo-estructura y obliga luego a costosos refuerzos. Cuando el proyecto incluye excavaciones vecinas, el monitoreo de deformaciones con control de excavaciones profundas complementa la información del PLT para proteger las construcciones colindantes.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Marco normativo
NCh1508 - Geotecnia - Ensayo de placa de carga estática, NCh433 - Diseño sísmico de edificios, NCh2369 - Diseño sísmico de estructuras industriales, NCh3171 - Mecánica de suelos - Procedimientos generales
Otros servicios relacionados
Sondajes SPT con registro estratigráfico
Perforación con obtención de muestras alteradas y medición de resistencia a la penetración. Permite identificar la profundidad de los estratos de ceniza y la presencia de nivel freático en la cuenca de Chillán.
Calicatas exploratorias
Excavación manual o mecánica para inspección visual directa del perfil de suelo. Ideal para reconocer contactos entre terrazas aluviales y depósitos volcánicos en parcelaciones de la periferia.
Ensayo de densidad in situ (cono de arena)
Control de compactación de rellenos estructurales bajo radieres y losas de fundación, verificando el grado de densificación exigido por la norma chilena.
Parámetros típicos
Preguntas frecuentes
¿Para qué tipo de fundaciones se exige el ensayo de placa de carga en Chillán?
Se aplica principalmente para validar la capacidad de soporte en losas de cimentación, radieres industriales y fundaciones superficiales de grandes dimensiones. La norma NCh1508 describe el procedimiento y las condiciones de carga. En la práctica local, el PLT es requerido por revisores independientes de proyectos cuando la tensión de trabajo supera los 1,5 kg/cm² o cuando el suelo presenta intercalaciones de ceniza volcánica cuya rigidez resulta difícil de estimar mediante sondajes.
¿Cuánto cuesta un ensayo de placa de carga en la zona de Chillán?
El valor de un ensayo de placa de carga en Chillán fluctúa entre $385.000 y $616.000, dependiendo de la cantidad de puntos a ensayar, la accesibilidad del terreno y la logística del equipo de reacción. Este rango incluye la movilización del gato hidráulico calibrado, la viga de referencia y la emisión del informe con la curva carga-asentamiento.
¿Cuántos puntos de ensayo PLT se recomiendan para un galpón de 800 m² en suelo volcánico?
Para una superficie de 800 m² sobre suelos de ceniza volcánica, se recomienda un mínimo de 3 puntos de ensayo distribuidos en diagonal y en los vértices del área de fundación. La cantidad exacta la define el ingeniero geotécnico en función de la variabilidad estratigráfica detectada en los sondajes previos. El objetivo es cubrir posibles cambios laterales de compresibilidad típicos de la cuenca de Chillán.
¿Qué diferencia hay entre el módulo de reacción Ks del PLT y el obtenido por fórmulas empíricas?
El Ks medido con PLT proviene de la pendiente de la curva carga-asentamiento real en el terreno, a la cota de fundación y con la placa normalizada. Las fórmulas empíricas, en cambio, correlacionan el Ks con parámetros como el SPT o la clasificación del suelo, introduciendo incertidumbre. En suelos no homogéneos como los depósitos de ceniza de Chillán, la diferencia entre ambos valores puede superar el 30 %, impactando directamente en el cálculo de armadura de la losa.
