Un error frecuente en proyectos de infraestructura en la región del Ñuble es asumir que cualquier terreno admite una cimentación superficial directa, incluso después de la experiencia sísmica de 2010. Lo que observamos en nuestro equipo técnico es que gran parte del valle central donde se asienta Chillán presenta depósitos de arena limosa con napa freática alta. Cuando se proyecta una nave agroindustrial o un condominio en esa matriz sin verificar el potencial de licuación, la obra puede enfrentar asientos diferenciales severos ante un evento sísmico. El diseño de columnas de grava se convierte entonces en una herramienta de mitigación que rigidiza el macizo, acelera la disipación de presiones de poro y reduce la susceptibilidad al colapso. Antes de definir la geometría y la malla de columnas, siempre recomendamos ejecutar un ensayo SPT profundo para identificar los estratos críticos y la profundidad del nivel freático, porque el modelo de diseño depende directamente de esa estratigrafía. En Chillán, donde la actividad sísmica no es un escenario remoto sino una condición de borde, confiar en correlaciones genéricas sin perforaciones locales es un riesgo que ninguna memoria de cálculo responsable debería asumir.
El factor de mejora por columnas de grava en suelos licuables de Chillán no es un valor de catálogo: se calibra con ensayos post-tratamiento.
Cómo trabajamos
Contexto geotécnico local
La NCh 433, modificada después del terremoto del Maule 2010, exige clasificar el suelo de fundación según su velocidad de onda de corte y su potencial de licuación. En Chillán, los antecedentes geotécnicos posteriores al 27/F evidenciaron que los suelos arenosos del sector oriente y de la ribera del río Ñuble alcanzaron factores de seguridad contra licuación inferiores a 1.0 para sismos de diseño con período de retorno de 475 años. Ignorar esta evidencia y diseñar columnas de grava sin un estudio de respuesta sísmica local significa exponer la estructura a asentamientos totales y diferenciales que pueden superar los 15 cm. El riesgo no está solo en el colapso estructural: en naves con procesos industriales, un desalineamiento de equipos puede detener la producción por meses. Por eso, en nuestro laboratorio acreditado bajo ISO 17025, todo diseño de columnas de grava parte de una campaña de exploración que incluye sísmica de superficie y ensayos in situ, cruzando los resultados con la microzonificación vigente para la comuna.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.vip
Marco normativo
NCh 433 Of.1996 Mod.2009 – Diseño sísmico de edificios, NCh 1508:2014 – Geotecnia – Estudio de mecánica de suelos, NCh 2369:2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh 3171:2010 – Diseño estructural – Disposiciones generales
Otros servicios relacionados
Campaña de exploración geotécnica con SPT y CPT
Ejecutamos sondajes con recuperación de muestras y ensayos de penetración para delimitar los estratos licuables y la profundidad del sello de grava competente bajo la zona activa.
Modelación numérica de columnas de grava
Aplicamos el método de Priebe y modelos de elementos finitos axisimétricos para estimar asentamientos y excesos de presión de poro bajo carga sísmica, calibrando el factor de mejora.
Verificación post-tratamiento con CPT y placa de carga
Realizamos CPT antes y después de la instalación para medir el incremento real de resistencia de punta, y ensayos de placa de carga sobre columna aislada para validar el módulo de deformación alcanzado.
Parámetros típicos
Preguntas frecuentes
¿Qué rango de inversión tiene un proyecto de columnas de grava en terrenos de la zona de Chillán?
El costo de diseño e instalación de columnas de grava en la región del Ñuble varía según la profundidad de tratamiento y la accesibilidad del sitio. Para una superficie de fundación de 200 a 500 metros cuadrados, con profundidades de 8 a 12 metros, la inversión suele moverse entre $680.000 y $2.154.000, incluyendo la campaña de exploración, el diseño de la malla y el control de calidad post-instalación.
¿Cómo se verifica que una columna de grava está bien ejecutada en suelos limosos como los de Chillán?

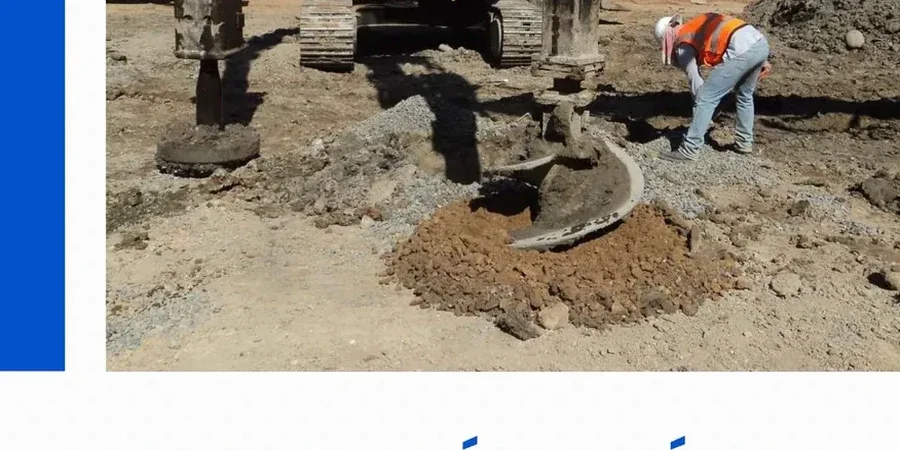

La verificación combina dos etapas. Durante la instalación se registran parámetros de la vibrolanza (amperaje, velocidad de penetración, consumo de grava por metro). Después del tratamiento, ejecutamos CPT entre columnas para comparar la resistencia de punta pre y post-mejoramiento, y cuando el proyecto lo exige, realizamos ensayos de placa de carga sobre una columna aislada para medir el módulo de deformación efectivo.
¿Qué ventaja tienen las columnas de grava frente a otras técnicas de mejoramiento en suelos licuables?
Las columnas de grava actúan simultáneamente como elemento de refuerzo y como dren vertical. En suelos arenosos saturados con presencia de limos, típicos del valle de Chillán, esta doble función permite disipar el exceso de presión de poro durante un sismo en cuestión de segundos, reduciendo drásticamente el riesgo de licuación sin necesidad de sobrecargas estáticas prolongadas, algo que otras técnicas como la precarga no logran en plazos de obra razonables.
¿Se pueden instalar columnas de grava bajo edificios existentes en el centro de Chillán?
La instalación de columnas de grava requiere equipos de gran porte (grúas y vibradores) y acceso vertical libre, por lo que no es viable bajo edificaciones existentes con altura limitada. Para esos casos evaluamos alternativas como inyecciones de compactación o resinas expansivas. Sin embargo, en ampliaciones laterales o patios de maniobra contiguos a naves industriales, sí es factible si se respeta una distancia de seguridad al edificio existente y se controlan las vibraciones.
¿Qué norma chilena regula el diseño sísmico de un suelo mejorado con columnas de grava?
El diseño sísmico se rige por la NCh 433 y la NCh 2369 para instalaciones industriales. Ambas normas exigen clasificar el perfil de suelo según la velocidad de onda de corte (Vs30) y evaluar el potencial de licuación. Las columnas de grava modifican esa clasificación al rigidizar el macizo, y la memoria de cálculo debe demostrar que el factor de seguridad contra licuación supera el valor mínimo exigido para la zona sísmica 3 en que se encuentra Chillán.
